Главный распределительный щит (ГРЩ)

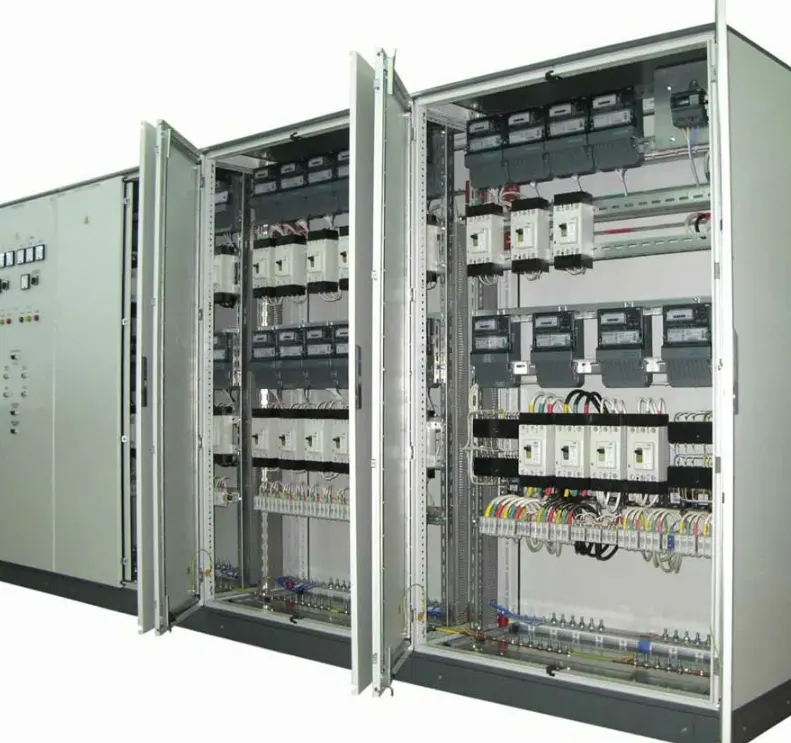

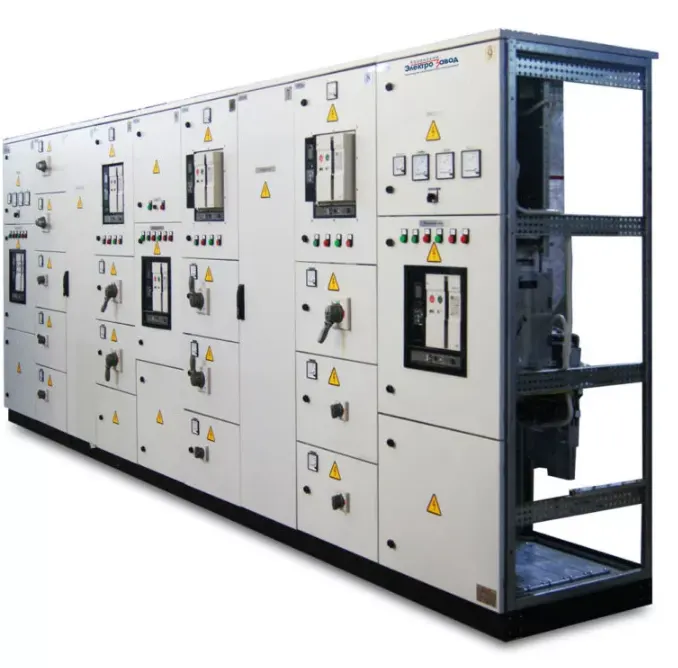

Главный распределительный щит (ГРЩ) предназначен для ввода и распределения электроэнергии, и как правило устанавливают после силовых трансформаторов. Конструктивно выполняются в металлических шкафах напольного исполнения со степенью защиты до IP54.

ГРЩ может состоять из нескольких секций имеющие отдельный вводной аппарат и связанные между собой секционным выключателем.

Для повышения надежности и бесперебойности электроснабжения главные распределительные щиты и ВРУ 0,4 кв. могут оборудоваться устройствами АВР (автоматического ввода резерва). Устройства АВР могут быть реализованы:

• на релейной базе (недорогое и надежное решение для реализации стандартных функций АВР, но внутри щита занимает максимальное пространство)

• на электронных блоках АВР серии ATS (компактное решение для выполнения стандартных функций АВР)

• на программируемых реле серии CL (компактное решение, позволяющее реализовать более широкий перечень требований предъявляемых к устройствам АВР)

• на микропроцессорных контроллерах (дорогостоящее решение, позволяющее реализовать самые разнообразные требования к устройствам АВР)

В качестве вводных аппаратов в ГРЩ могут использоваться автоматические выключатели с электронными расцепителями, 3-х и 4-х полюсные, выкатного и стационарного исполнений следующих серий:

• Emax

• Emax X1

• Tmax

В качестве фидерных аппаратов распределительных устройств и щитов могут использоваться:

• плавкие предохранители установленные на специальных держателях или в рубильниках;

• модульные автоматические выключатели серии S200 с предельной коммутационной способностью до 25 кА

• модульные автоматические выключатели серии S800 с предельной коммутационной способностью до 50 кА

• силовые автоматические выключатели Tmax

• силовые автоматические выключатели Emax

Для улучшения качества электроэнергии и снижения реактивной мощности в состав главных распределительных щитов (ГРЩ) могут включатся установки КРМ (компенсации реактивной мощности) различных исполнений.

Кроме производства электрощитовой продукции компания «Бор Электро Систем» оказывает услуги по проектированию сетей электроснабжения зданий
